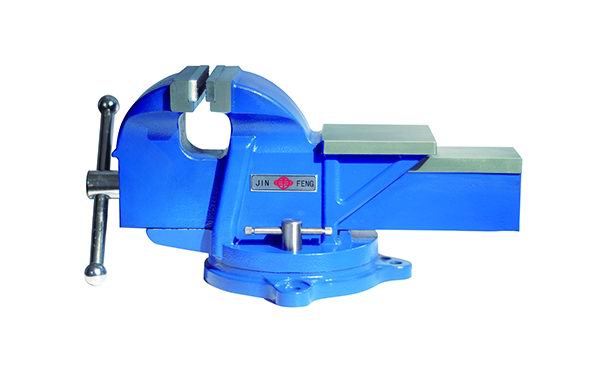

臺虎鉗是如何進行建模機要求？
發布時間：2021-10-18 訪問次數:947
一般需要先來分析臺虎鉗裝配圖，了解平口鉗各零件間的裝配關系及裝配要求;分析各零件圖把握各零件三維建模難點，擬定各零件三維建模步驟及裝配步驟;按各零件工作圖進行各零件三維實體建模并裝配臺服鉗;修改、優化建模及裝配方法。
一、 三維實體建模及臺虎鉗建模步驟 ：
1、零件裝配：固定鉗身→右側鉗口板→緊定螺釘→活動鉗口→左側鉗口板→緊定螺釘→螺母→ 絲杠→ 右側墊圈→ 左側墊圈→ 六角螺母→ 頂部固定螺釘。
2、零件三維實體造型： 分別進行固定螺釘、活動鉗口、螺母、絲杠、固定鉗身、鉗口板、六角螺母、緊定螺釘以及墊圈的三維實體造型。
根據臺虎鉗裝配圖及零件工程圖要求，用Pro/Engineer軟件完成臺虎鉗裝配體三維建模 (零件圖和裝配圖見文件夾“二維圖”)。即，以下內容：(1) 完成平口鉗中各零件的實體模型。(2) 完成平口鉗的裝配模型。
簡單了解臺虎鉗的建模步驟，我們公司是生產平口鉗、鉆床夾具及機床專用夾具的企業，我們有專業技術人員數名，有豐富的生產加工經驗，出廠前有嚴格的質量檢測，有需要聯系我們。
